Sensores Magnéticos


Sensores Magnéticos (reed-switch) são dispositivos que funcionam como interruptores, acionados por campos magnéticos externos provenientes de um ímã permanente ou eletro-ímã quando aproximamos do sensor. Os sensores magnéticos são sensíveis aos pólos do imã ou somente a um pólo. Veja a demonstração do "reed-switch", na figura abaixo. Sensores magnéticos "Reed Switch" são muito usados na indústria para conduzir sinais elétricos à um CLP, circuítos eletrônicos acionamento de pistão pneumático, sinalização de fechamento ou abertura de portas. Estes sensores são de uso industrial com vários tipos de aplicação são fabricados em invólucro métálico ou em poliamida (plástico).


Características Técnicas:

Sensor-Magnetico-Retangular

Sensor Magnético Retângular


Ver mais

Baixar Catálogo

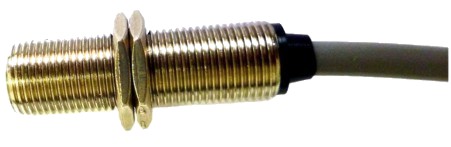

Sensor-Magnetico-Tubular

Sensor Magnético Tubular


Ver mais

Baixar Catálogo
Sensor-Magnetico-Miniatura

Sensor Magnético Miniatura


Ver mais

Baixar Catálogo


Princípio de funcionamento do Sensor Magnético


funciomento sensores magneticos

Funcionamento

reed switch

Reed Switch




Exemplo de ligação de Sensor Magnético com relê


Esquema de ligação
Corrente Alternada - VCA

ESQUEMA-LIGAÇAO-RELE-VCC

Esquema de ligação
Corrente Contínua - VCC

ligaçao-sensor-VCA

Cuidados na instação do Sensor Magnético

carga-indutiva

Cargas Indutivas:

Não se deve acionar cargas indutivas com sensores magnéticos, pois isto pode ocasionar soldagem dos contatos do sensor.
modo-incorreto-correto

Cabo de Conexão:

Evitar que o cabo de conexão do sensor seja submetido a qualquer tipo de esforço mecânico.
lampada-errado

Lâmpadas Incandescentes:

Não se deve utilizar lâmpadas incandescentes com os sensores, pois a carga de lâmpada não é resistência pura; ocasionando portanto a soldagem dos contatos do sensor.
ligacao-errada

Configuração Correta:

Não se deve ligar o sensor direto na tomada, pois isto ocasiona curto circuito, os sensores tem de ser ligado em série com um relé, obsevando a tênsão.

motor-errado

Motores:

Não se deve ligar motores diretamente no sensor, pois isto ocasiona a soldagem dos contatos do sensor.Deve-se colocar um relê ou um contator com o sensor correto.
